一、特点

励诚LC8600输送带快速耐磨修补胶是各种运 输皮带的专用冷补胶，它具有常温固化快、 与输送带粘合牢固、抗拉强度高、抗撕裂强 度大、耐磨性好、抗冲击、耐高温、阻燃等 特点，常用于煤矿强力皮带(主井皮带)工 作层老化修复；输送带接头处皮带扣包胶；

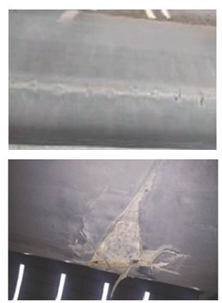

钢丝绳外露防腐蚀修复；输送带撕裂后的工作层非工作层修复；输送带挖 补后封口修复；输送带局部贯穿修复；输送带冷硫化粘合后接头处封口修 复，防止接头处进入粉尘、水汽翘头；高温输送带碳化修复；聚氨酯筛板 外框缺损漏料修复等。

二 、性能

三、使用方法

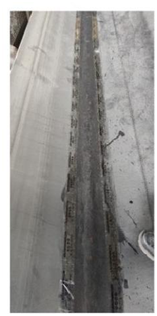

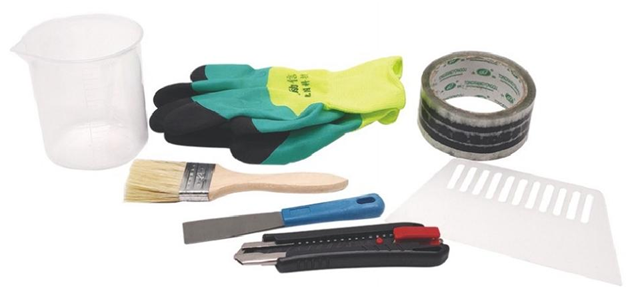

1、先将输送带破损处运转至水平 位置，用箱内工具刀将皮带破损 处不粘连的部分去除，并用角磨 机将待维修处打磨出新层，去除 粉尘、水汽及油污。

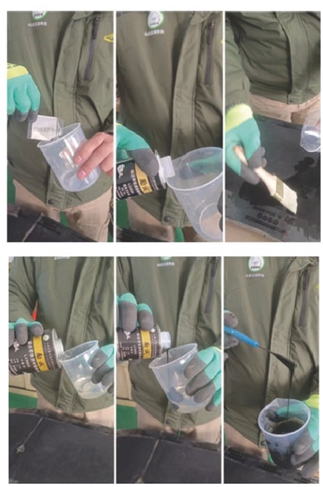

2、将适量D组分倒入调胶杯，加入 适量C组分(35:1) ,D 组分充分溶 解后，用胶刷蘸上活化剂溶液，均 匀刷涂于待维修处晾干，稍后在涂 一遍晾干，重复几次效果更好。

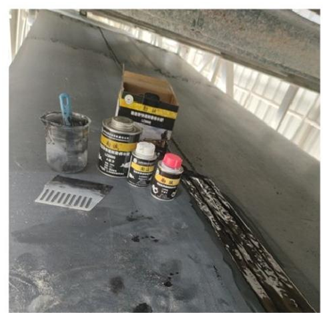

3、(1)维修磨损/碳化/老化工作层： 待活化剂充分反应后，将箱内胶带沿  刷涂过活化剂的打磨区域全封闭粘贴  一圈，

随后开启修补胶罐盖，分别将A组分、B组分按克重比例倒入调胶杯 中，用调胶刀顺时针方向快速搅拌均匀，搅拌时间1~2分钟，搅拌均匀后将 胶料倒在胶带封闭区域内。

用箱内刮板刮平胶料，尽量使胶料与皮带平齐。静待胶料反应10分钟 后，将胶带去除，使胶料自主完成倒角，便于清扫器无障碍通过。

(2)维修贯穿损伤输送带：如小面积贯穿，不影响输送带强力的情况下， 可以用箱内胶带在非工作层将贯穿区域完全粘连，以防止胶料流失。待工 作层活化剂充分反应后，用箱内胶带沿工作层刷涂过活化剂的打磨区域全 封闭粘贴一圈，随后开启修补胶罐盖，分别将A组分、B组分全部倒入调胶 杯中，用调胶刀顺时针方向快速搅拌均匀，搅拌时间1~2分钟，搅拌均匀后 将胶料倒在胶带封闭区域内，用箱内刮板刮平胶料，尽量使胶料与皮带平 齐。静待胶料反应10分钟后，将胶带去除，使胶料自主完成倒角，便于清 扫器无障碍通过。

(3)维修帆布输送带贯穿损伤：如贯穿面积较大，且影响到输送带强力的 情况下，先将帆布输送带非工作层打磨至帆布层，在非工作层配合 LC8606修补条和LC8088 (常温阻燃粘接剂)/LC8099 (高温阻燃粘接剂) 将贯穿区域纵向完全粘接于待修补处，并用LC8610压轮将维修处粘接剂反 应产生的气泡反复滚压至完全排出，随后将活化剂均匀刷涂于填充区，待 活化剂充分反应后，用胶带将填充区域封闭粘贴，随后开启修补胶罐盖， 分别将A组分、B组分全部倒入调胶杯中，用调胶刀顺时针方向快速搅拌均 匀，搅拌时间1~2分钟，搅拌均匀后将胶料倒在胶带封闭区域内，用箱内刮 板刮平胶料，尽量使胶料与皮带平齐。静待胶料反应10分钟后，将胶带去 除，使胶料自主完成倒角，便于清扫器无障碍通过。

待修补胶料固化30分钟后，输送带可低速运转将工作层运转至方便操

作的平面处，参照磨损工作层修复方法修复即可。

(4)维修强力输送带贯穿损伤：如贯穿面积较大，且影响到输送带强力的 情况下，先将非工作层打磨至新胶部分并打磨平整，在非工作层配合 LC8606 修补条和LC8088 (常温阻燃粘接剂)/LC8099 (高温阻燃粘接剂) 将贯穿区域纵向完全粘接于待修补处，并用LC8610压轮进行反复滚压，将 输送带强力修补条中粘接剂反应后产生的气泡完全排出即可。

随后再将活化剂均匀刷涂于填充区，待活化剂充分反应后，用胶带将 填充区域封闭粘贴，随后开启修补胶罐盖，分别将A组分、B组分全部倒入 调胶杯中，用调胶刀顺时针方向快速搅拌均匀，搅拌时间1~2分钟，搅拌均 匀后将胶料倒在胶带封闭区域内，用箱内刮板刮平胶料，尽量使胶料与皮 带平齐。静待胶料反应10分钟后，将胶带去除，使胶料自主完成倒角，方 便清扫器无障碍通过。

待修补胶料固化30分钟后，输送带可低速运转将工作层运转至方便操 作的平面处，参考3.1工作层磨损修复方法修复即可。

输送带修补好后投入运行时间请参考性能表。

四、注意事项

1、若输送带修补处不方便找平时，在使用调胶刀调胶时，可在调胶杯 内延长搅拌时间，直至搅拌胶料感觉有阻力后倒至修补处，并用刮板刮 平。

2、LC8600 输送带快速耐磨修补胶属反应性物料，对水非常敏感， AB组分一旦开启，不能溅入水分，否则会发泡，影响皮带修补质量。

3、产品在冬季应放置于有暖气的房间储存，如果储存条件不允许，温 度过低产品会产生结晶，使用前先放置于热水里加温，解除结晶即可使 用 。

4、在环境温度低于0℃时，修补胶固化时间会较长，为不影响开机时 间，可将修补胶A组分适当加热(热水、电热板、吹风机均可)后使用，加 热温度不要超过60℃。

5、等待完全固化的时间，需紧急开机时，可使用吹风机、小太阳或碘 钨灯距修复处半米远进行加温，可有效促进反应，适当加快固化时间，但 修复处表层会出现小的气泡，影响美观但不特别影响修补胶指标。

6、调胶刀、调胶杯待修补胶完全固化后，可剥离二次使用。

7、箱内工具刀非常锋利，使用时应注意安全!工具刀只限于输送带维 修使用，使用中出现的各类意外与我公司无关!
